Guide complet des spécifications des batteries LiPo

Batteries au lithium-polymère sont devenues la source d'énergie préférée des appareils électroniques modernes. Leur conception légère, leur densité énergétique élevée et leur facteur de forme flexible les rendent idéales pour les applications où l'encombrement, le poids et les performances sont essentiels. Cependant, lors du choix d'une batterie LiPo, il est important de comprendre ses caractéristiques. spécifications est essentiel. Des termes tels que tension, capacité, taux de décharge (cote C) et taille sont plus que de simples chiffres sur une étiquette - ils déterminent les performances de votre appareil, sa durée de fonctionnement et sa sécurité.

Dans ce guide, nous vous présentons tout ce que vous devez savoir sur les points suivants Spécifications de la batterie LiPo. Vous apprendrez ce que signifie chaque spécification, comment interpréter les étiquettes des piles et comment les différents paramètres affectent les performances et la durée de vie.

Quelles sont les spécifications des batteries Lipo ?

Les spécifications des batteries LiPo décrivent les principaux paramètres électriques et physiques qui définissent les performances d'une batterie lithium-polymère, sa capacité à fournir de l'énergie et son intégration dans un appareil. Ces spécifications sont imprimées sur l'étiquette ou la fiche technique de la batterie et servent de résumé technique des capacités de la batterie. La compréhension de ces détails permet aux ingénieurs, aux concepteurs de produits et aux utilisateurs de garantir la compatibilité, la sécurité et des performances optimales.

L'étiquette typique d'une batterie LiPo comporte des informations telles que

• Tension (V) : Indique la tension nominale de chaque cellule et la tension totale du pack.
• Capacité (mAh) : Représente la charge totale que la batterie peut stocker - plus la capacité est élevée, plus l'autonomie est longue.
• Taux de décharge (cote C) : Définit la vitesse à laquelle la batterie peut délivrer du courant en toute sécurité sans surchauffer ou endommager les cellules.
• Nombre de cellules (S) : Indique le nombre de cellules LiPo connectées en série (par exemple, 3S = 3 cellules = 11,1V de tension nominale).
• Dimensions et poids : Détermine l'adaptation physique et l'adéquation aux conceptions compactes ou légères.
• Type de connecteur : Identifie l'interface utilisée pour connecter la batterie à un appareil ou à un chargeur.

Par exemple, une batterie LiPo étiquetée “3S 11.1V 2200mAh 25C” Il s'agit d'un pack à 3 cellules avec une tension nominale de 11,1 volts, une capacité de 2200mAh et un taux de décharge continu maximum de 25C.

Capacité de la batterie Lipo

La capacité d'une batterie LiPo, généralement mesurée en milliampères-heure (mAh) ou ampères-heures (Ah), représente la quantité de charge électrique que la batterie peut stocker. En termes simples, elle indique combien de temps votre appareil peut fonctionner avant que la batterie ne doive être rechargée.

1 Ah (ampère-heure) = 1000 mAh (milliampères-heure).
Par exemple, un Batterie LiPo 2200mAh peut théoriquement fournir 2200 milliampères (2,2 ampères) de courant pendant une heure avant d'être épuisé.

Dans la pratique, plus la capacité est élevée, plus l'autonomie est importante, mais cela implique des compromis. Une batterie LiPo de plus grande capacité signifie généralement l'augmentation de la taille et du poids, ce qui peut avoir une incidence sur la conception et l'équilibre de votre appareil. Ceci est particulièrement important pour les drones, robotique et électronique portable, où chaque gramme compte.

Tension de la batterie Lipo

Les batteries LiPo peuvent contenir plusieurs éléments connectés. en série, ce qui augmente la tension totale du pack. Le nombre de cellules est représenté par un “S” :

• 1S = 3,7V
• 2S = 7,4V
• 3S = 11,1V
• 4S = 14,8V
• 6S = 22,2V

En général, packs à plus haute tension peut fournir une plus grande puissance de sortie (puisque la puissance est égale à la tension × le courant) et sont préférés pour les applications qui nécessitent plus de vitesse, de couple ou de poussée, telles que drones, véhicules RC et outils électriques.

1. tension nominale
Il s'agit de la tension moyenne de fonctionnement d'une seule cellule LiPo lors d'une décharge normale.

• Généralement 3,7V par cellule (ou 3,8V-3,85V pour les cellules LiPo à haute tension).
  Il sert de référence standard pour la conception de systèmes électroniques.

2. tension à pleine charge
La tension maximale atteinte par une cellule lorsqu'elle est complètement chargée.

• En général 4,2 V par cellule (jusqu'à 4,35V-4,4V pour les types à haute tension).
  Le dépassement de cette tension peut entraîner une surcharge et des dommages potentiels.

3. Tension de décharge totale
La tension la plus basse qu'une cellule LiPo doit atteindre en toute sécurité pendant la décharge.

• En général 3,0V-3,2V par cellule.
  Une décharge en deçà de cette plage peut entraîner dommages dus à la surcharge et la perte de capacité.

4. tension de coupure
Il s'agit de la niveau de tension minimum fixé par le BMS ou l'ESC pour arrêter automatiquement la décharge et protéger la batterie.

• Généralement 3,0 V par cellule.
  Il empêche les décharges profondes et prolonge la durée de vie de la batterie.

5. tension de stockage
Les tension recommandée pour le stockage à long terme de batteries LiPo.

• En général 3,7V-3,85V par cellule.
  Maintenir les batteries LiPo à ce niveau permet d'éviter la surdécharge et le vieillissement causé par la pleine charge.

Spécifications de décharge d'une batterie LiPo

Les spécifications de décharge d'une batterie LiPo définissent la quantité de courant que la batterie peut délivrer en toute sécurité à un appareil pendant son fonctionnement. Ces valeurs sont essentielles car elles affectent directement les performances, la production de chaleur et la durée de vie de la batterie. La principale mesure de la capacité de décharge est la Note C - une spécification clé que vous trouverez sur l'étiquette de chaque batterie LiPo.

1. cote C
Les Note C représente le débit de décharge continu maximal par rapport à la capacité de la batterie. Elle indique la vitesse à laquelle l'énergie stockée peut être libérée sans endommager les cellules.
Pour calculer la courant de décharge continu maximal, Multipliez la capacité de la batterie (en ampères-heures) par l'indice C :

Courant continu maximal (A)=Capacité (Ah)×C-rating

Par exemple, un Batterie LiPo de 2200mAh (2.2Ah) avec une capacité de 25C peut fournir en toute sécurité :
2.2 × 25 = Courant de décharge continu de 55A.

2. taux de décharge en rafale
En plus de l'indice C continu, de nombreuses batteries LiPo spécifient également un indice C continu. taux de décharge en rafale (par exemple, 25C/50C). Les taux d'éclatement définit les courant maximal à court terme la batterie peut fonctionner pendant quelques secondes (généralement de 5 à 10 secondes) pour faire face à des pics de puissance momentanés, par exemple lors du décollage ou de l'accélération d'un drone. Cependant, un fonctionnement en rafale pendant trop longtemps peut provoquer une surchauffe et raccourcir la durée de vie de la batterie.

3.Courbe du taux de décharge de la batterie Lipo
Les courbe de débit illustre la façon dont la batterie LiPo l'évolution de la tension dans le temps (ou de la capacité) lorsqu'il est déchargé à différents taux de courant, également connu sous le nom de Taux C. La compréhension de ce graphique est essentielle pour évaluer les performances, l'efficacité et la stabilité d'une batterie dans différentes conditions de charge.

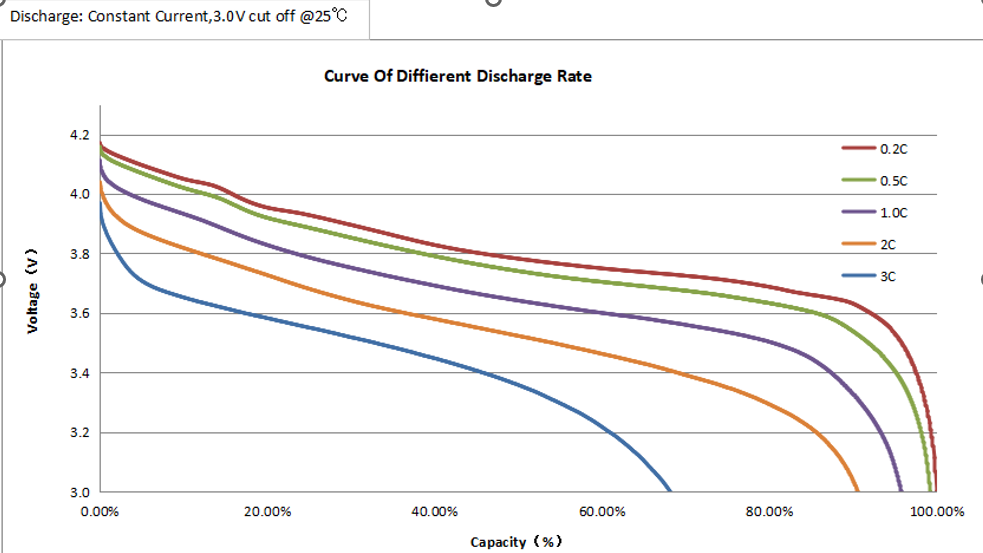

Le graphique ci-dessous montre les tension en fonction de la capacité courbes d'une cellule LiPo testée à 0,2C, 0,5C, 1C, 2C et 3C les taux de décharge à 25°C, avec une tension de coupure de 3.0V.

Comment lire la courbe de décharge

1. Axe de tension (axe Y) :
   Représente la tension de sortie de la batterie (en volts). Plus la ligne reste élevée pendant la décharge, meilleure est la stabilité de la tension.
2. Axe de capacité (axe X) :
   Indique le pourcentage de la capacité utilisable de la batterie lorsqu'elle se décharge de 100% (pleine charge) à 0% (coupure).
3. Différentes courbes (0,2C à 3C) :
   Chaque ligne représente un taux de décharge différent.
   • Au des taux C plus bas (par exemple, 0,2C, 0,5C), la tension reste plus stable tout au long de la décharge, ce qui indique que la tension est plus élevée. une efficacité accrue et des pertes internes réduites.
   • Au des taux C plus élevés (par exemple, 2C, 3C), la tension chute plus rapidement parce que la résistance interne entraîne une baisse de la tension. un affaissement de la tension et un dégagement de chaleur plus importants.
4. Région limite :
   Vers la fin de la décharge (vers 90-100% de capacité), la tension chute brusquement. Cette zone marque la fin de l'énergie utilisable. La poursuite de la décharge au-delà de ce point (en dessous de 3,0 V) peut endommager la batterie de manière permanente.

Caractéristiques de charge d'une batterie LiPo

Les spécifications de la charge d'une batterie LiPo définissent la manière dont la cellule est chargée de manière sûre et efficace pour atteindre sa pleine capacité sans dégrader sa durée de vie. Contrairement aux types de batteries conventionnelles, les batteries LiPo nécessitent contrôle précis de la charge, généralement à l'aide d'un CC-CV (courant constant - tension constante) méthode de chargement.

Le graphique ci-dessous illustre les caractéristiques d'une cellule LiPo. courbe caractéristique de charge à 25 ± 5 °C, sous une condition de charge de 0,5C à 4,2V avec un 0,05C courant de coupure.

1. Phases de charge : Mode CC-CV

La charge d'une batterie LiPo s'effectue en deux étapes principales :

• Stade à courant constant (CC) :
  Pendant la phase initiale, le chargeur fournit un courant constant (dans cet exemple, 0,5C). La tension de la batterie passe progressivement d'environ 3,0V à 4,2V au fur et à mesure que la batterie emmagasine de l'énergie. Cette étape permet généralement de restaurer environ 70-80% de la capacité totale.
• Phase à tension constante (CV) :
  Lorsque la tension de la cellule atteint 4.2V, le chargeur passe en mode de tension constante. Le courant de charge commence alors à diminuer progressivement, Le processus s'achève lorsque le courant tombe à un niveau inférieur à celui de l'électricité, ce qui permet de remplir en toute sécurité les 20-30% restants. Le processus s'achève lorsque le courant tombe à la valeur niveau de coupure (généralement 0,05C), indiquant une charge complète.

Cette méthode à deux phases permet d'éviter surcharge, ce qui peut conduire à gonflement des cellules, dégradation de l'électrolyte, ou même emballement thermique.

2. Comprendre la courbe

• Les ligne bleue (Tension) montre une augmentation régulière jusqu'à ce qu'elle se stabilise à 4,2V pendant la phase CV.
• Les ligne rouge (Courant) reste constant au début, puis chute brusquement lorsque la batterie approche de la pleine charge.
• Les ligne grise (Capacité) augmente progressivement pour atteindre 100% lorsque la condition d'arrêt est remplie.

Cette courbe montre comment la vitesse de chargement ralentit à proximité de la pleine capacité - une conception qui protège la cellule et assure une stabilité à long terme.

Durée de vie de la batterie Lipo

Cycle de vie indique le nombre de cycles de charge-décharge qu'une batterie peut subir avant de se dégrader de manière significative. Un cycle est comptabilisé lorsque vous utilisez 100% de la capacité de la batterie, ce qui peut se produire après plusieurs utilisations.

On considère généralement qu'une batterie a atteint sa fin de vie lorsque sa capacité tombe à 80% de sa nouvelle capacité d'origine.

Comment lire la courbe de durée de vie du cycle

Le graphique ci-dessous illustre visuellement cette dégradation :

• Axe Y (rétention de capacité %) : Indique la capacité restante de la batterie.
• Axe X (Durée de vie du cycle - Temps) : Indique le nombre de cycles effectués.

Comment l'interpréter ?

1. Commencez par le haut à gauche : une nouvelle batterie a Capacité 100%.
2. La ligne descend au fur et à mesure que le nombre de cycles augmente, ce qui signifie que la batterie perd lentement sa capacité à maintenir une charge complète.
3. Trouvez l'endroit où la courbe rencontre le Capacité 80% ligne. Le nombre sur l'axe inférieur à ce point est la valeur nominale de la batterie. durée du cycle.

En résumé, une durée de vie plus élevée signifie une batterie plus durable. Notez qu'une utilisation intensive de votre batterie (taux de décharge élevés, températures extrêmes) peut la dégrader plus rapidement que ne l'indique le tableau.

Résistance interne de la batterie Lipo

La résistance interne (IR) est un paramètre crucial qui affecte les performances, l'efficacité et la sécurité d'une batterie LiPo. Elle fait référence à l'opposition à l'intérieur de la batterie qui limite le flux de courant lorsque la batterie est en train de se décharger ou de se charger. Une résistance interne plus faible signifie que la batterie peut fournir des courants plus élevés de manière plus efficace, tandis qu'une résistance plus élevée entraîne des chutes de tension, un dégagement de chaleur et des performances réduites.

L'importance de la résistance interne

Chute de tension sous charge : Une résistance interne élevée entraîne une chute de tension notable lorsque la batterie alimente un appareil en courant, ce qui peut réduire la puissance de sortie effective.

Production de chaleur : L'énergie perdue en raison de la résistance interne est convertie en chaleur. Une chaleur excessive peut réduire la durée de vie de la batterie, dégrader la chimie des cellules ou, dans les cas extrêmes, provoquer un emballement thermique.

Performance dans les applications à drainage élevé : Les appareils tels que les drones, les voitures télécommandées et les appareils électroniques de grande puissance s'appuient sur des batteries à faible résistance pour fournir des pointes de courant constantes sans chute de tension importante.

Densité énergétique de la batterie Lipo

La densité énergétique est l'une des spécifications les plus importantes lors de l'évaluation des batteries LiPo. Elle fait référence à la quantité d'énergie qu'une batterie peut stocker par rapport à son poids (densité d'énergie gravimétrique, mesurée en Wh/kg) ou à son volume (densité d'énergie volumétrique, mesurée en Wh/L). Une densité énergétique élevée permet aux appareils de fonctionner plus longtemps sur une seule charge tout en conservant une batterie compacte et légère - une caractéristique essentielle pour les drones, les appareils portables, les véhicules RC et d'autres appareils électroniques portables.

Densité énergétique gravimétrique et volumétrique

Densité énergétique gravimétrique (Wh/kg) : Indique la quantité d'énergie stockée par kilogramme de batterie. Une valeur plus élevée signifie que la batterie fournit plus d'énergie sans augmenter le poids de manière significative.

Densité énergétique volumétrique (Wh/L) : Mesure l'énergie stockée par litre de volume de la batterie. Cette mesure est essentielle lorsque l'espace physique pour une batterie est limité, comme dans les smartphones ou les drones compacts.

Conclusion

En comprenant ces spécifications clés, les utilisateurs peuvent choisir, utiliser et entretenir les batteries LiPo afin d'obtenir des performances optimales et une durée de vie prolongée. Respectez toujours les directives du fabricant pour une manipulation et une utilisation sûres.

En tant que fabricant leader de batteries LiPo personnalisées, LanDazzle fournit des solutions de batteries sur mesure conçues pour répondre aux exigences uniques de différentes applications. Nos batteries offrent une densité énergétique élevée, une longue durée de vie et des options personnalisables pour les taux de décharge, les facteurs de forme et les capacités de charge rapide, garantissant ainsi des performances fiables dans tous les cas de figure.

Pour toute demande de renseignements ou de solutions de batteries personnalisées, veuillez nous contacter.
